ESQUEMÁTICO APS400 Y APS750 TRIPP LITE EN BLOQUES

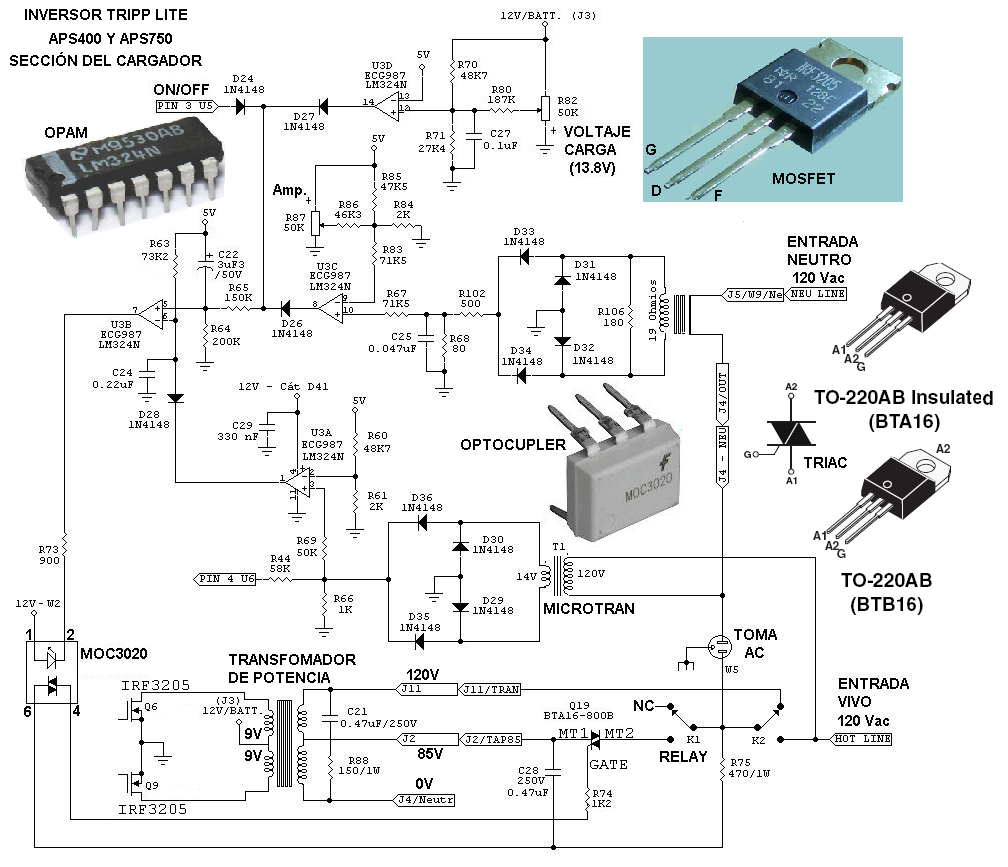

Estos son los bloques del esquemático de la tarjeta APS400 y APS750 de la TRIPP LITE como los distribuyo entre mis alumn

n

TARJETA DE POTENCIA USANDO HIP4082IP

Además de popular, ha sido muy útil la tarjeta de potencia mosfets en BTL (en puente H) utilizando un chip HIP4082IP.  Muy eficiente trabajando.

ESQUEMÁTICOS DE LAS TARJETAS APS400 Y APS750 TRIPP LITE EN BLOQUES

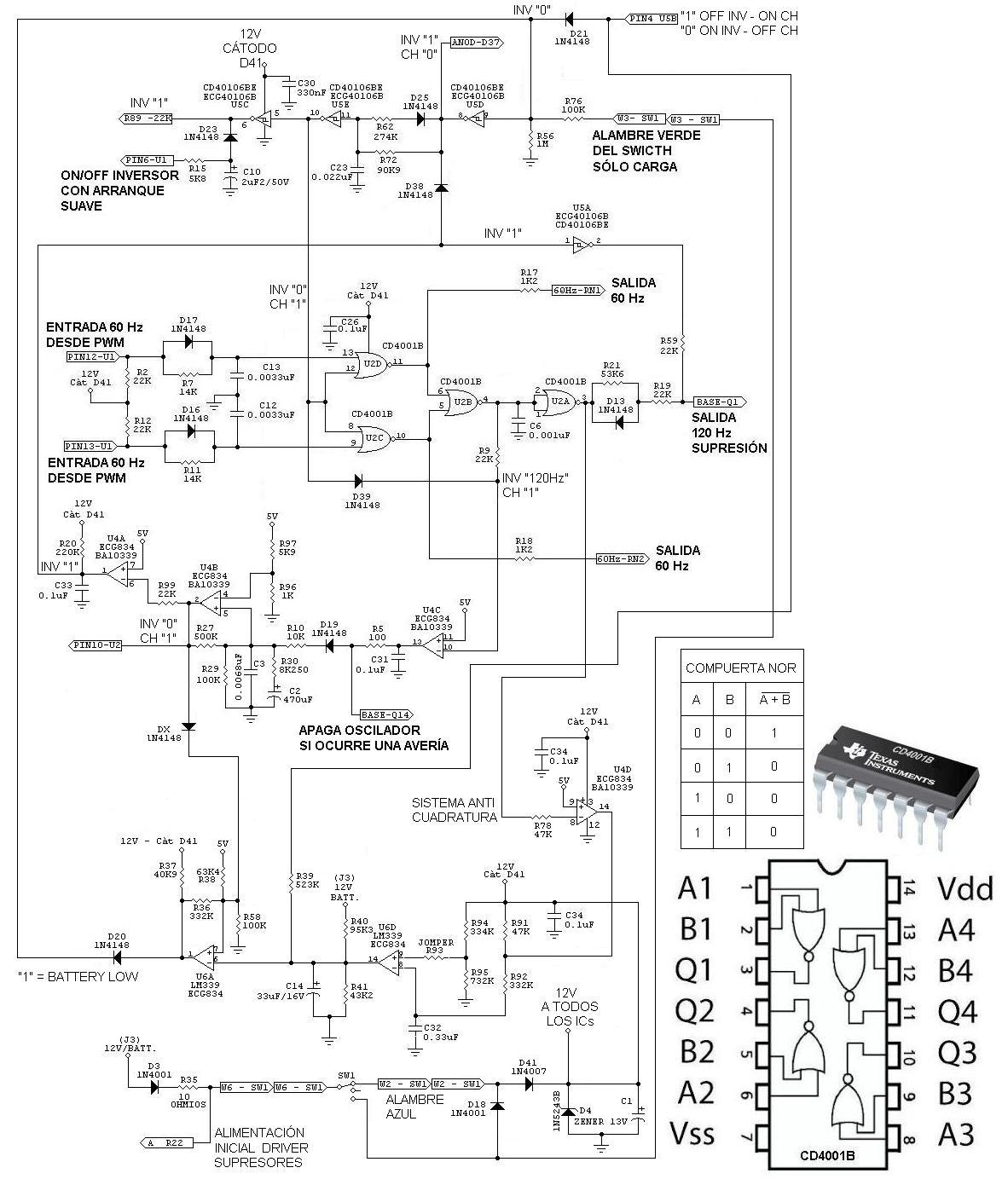

Estos son los bloques del esquemático de la tarjeta APS400 y APS750 de la TRIPP LITE como los distribuyo entre mis alumnos del INFOTEP para que entiendan mejor:

TARJETA OSCILADORA CON SG3526N

En la época de la caverna de los inversores en República Dominicana se hizo muy popular una tarjetita osciladora utilizando un SG3526N, que además traía incorporado el sistema de control de batería baja. Los valores entre paréntesis son para poner la tarjeta a funcionar con un banco de baterías en 12 voltios:

ESQUEMÁTICOS POR BLOQUES DE LA TARJETA APS400 Y 750 TRIPP LITE

ESQUEMÁTICOS POR BLOQUES DE LA TARJETA APS

ESQUEMÁTICOS POR BLOQUES DE LA TARJETA APS750

TARJETA CONTROL DE CARGA DE BATERÍA DE RIPHO ELECTRONICS

Aquí les dejo el esquemático de la tarjeta para cargador de batería controlado con un transistor triac BTA41-600B. Fue muy útil para aquellos técnicos que, no encontrando la avería de los equipos inversores en la parte del cargador, pues decidían injertarle una tarjeta como esta:

TARJETA DE INVERSOR RIPHO ELECTRONICS

Gracias a todas las personas que han visitado este blog. Como tenía un buen tiempo que no accedía en él por el poco tiempo libre del que actualmente dispongo, voy aprovechar el momento para compartir algunas informaciones.

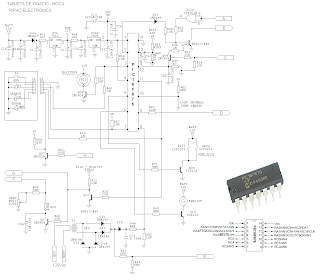

Este es el esquemático de la nueva tarjeta de RIPHO ELECTRONICS, de la cual estaré comentando algunos detalles en los próximos días, y posiblemente aparte un momento para subir el programa del microcontrolador PIC16F676:
